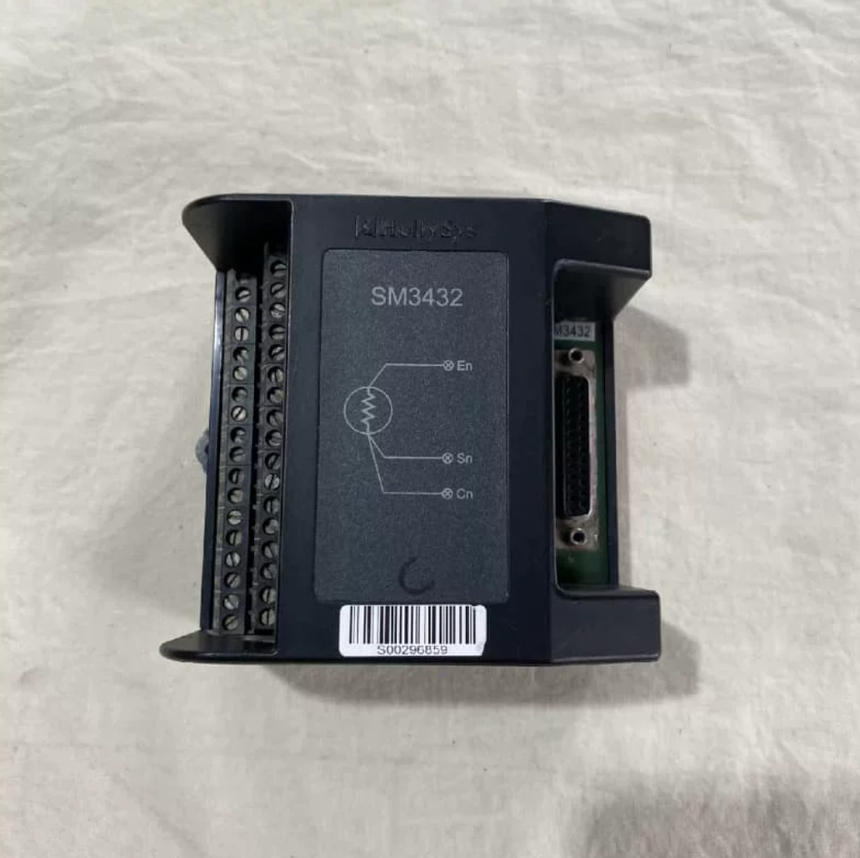

SM3432（和利时 HOLLiAS MACS SM 系列 8 通道 RTD 热电阻专用端子底座）

硬件基础：DIN 导轨安装的 RTD 专用端子板，单层螺钉端子，8 通道热电阻接线端子，通过专用 25 芯屏蔽电缆连接 SM432 RTD 卡。板载通道保护保险，支持三线 / 四线制 RTD，工作温度 0～60℃；本身无 DPU 总线、无信号采集芯片，不支持热插拔（外部接线组件）。
核心功能：作为现场热电阻传感器与 SM432 卡件之间的信号转接单元。现场 Pt100、Cu50 热电阻线缆接入 SM3432 端子，经 25 芯电缆送入 SM432 采集；端子板做好信号引出、线路保护。仅做接线转接，不具备温度换算、A/D 采样能力，不是 I/O 采集卡。
配套硬件：SM130/SM131 机笼、SM202/SM203 主控、SM900/SM911 电源、SM432（8 通道普通 RTD 采集卡）。区分要点：SM3432普通 RTD 端子板，适配 SM432；SM3470 为 TC 热电偶端子底座；SM3310 为通用端子底座，不能互换。
应用场景：火电、化工 MACS SM DCS，电机轴承、管壁、设备热电阻温度监测，和 SM432 卡配套使用。区分要点：SM432 热电阻卡唯一配套专用端子底座。
运维要点：优先采用三线制接线减小引线误差，测温专用屏蔽电缆远离动力电缆。温度测点异常优先检查 SM3432 端子、保险、热电阻元件。备件存放防尘防潮。
