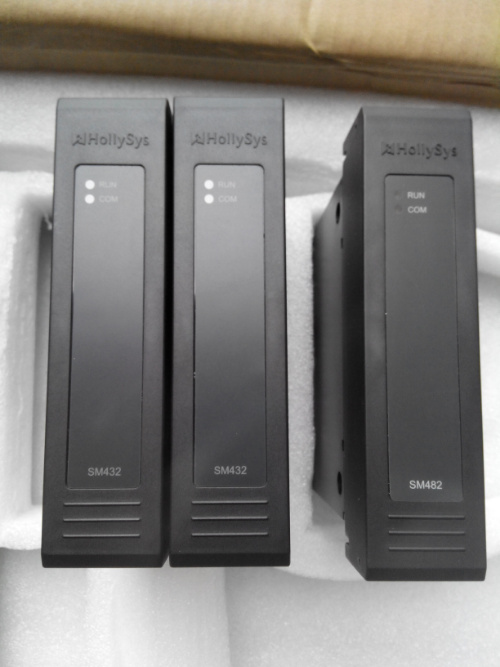

SM432（和利时 HOLLiAS MACS SM 系列 8 通道 RTD 热电阻模拟量输入 AI 模块）

硬件基础：机笼插装 RTD 测温卡，面板 PWR、COM、ERR 通道指示灯；8 通道差分热电阻采集，通道分组电气隔离。背板 DP 总线，支持热插拔，不支持单卡 1+1 冗余，必须配套端子底座 SM3432；支持三线 / 四线制 Pt100、Cu50 热电阻，测温范围 - 200℃～850℃，采集精度 0.1% FS。
核心功能：采集现场铂电阻、铜电阻温度信号，A/D 转换并换算工程量，送入 SM202/SM203 主控。实时检测传感器断线故障，报警上传 DCS；每通道可独立设置数字滤波，抑制现场干扰。仅 RTD 温度采集，不支持 4~20mA 电流、热电偶 TC、DI 开关量、AO 输出。
配套硬件：SM130/SM131 机笼、SM202/SM203 主控、SM910/SM911 电源、SM3432 端子底座。区分要点：SM432普通 RTD 测温卡；SM434 为冗余版 RTD 卡，二者底座不通用，不能互换。
应用场景：火电、化工 MACS SM DCS，锅炉、电机轴承、设备壳体、管道热电阻温度监测。区分要点：专门用于铂电阻测温，电厂大量温度测点标配卡件。
运维要点：优先采用三线制减少引线电阻误差；测温电缆使用热电阻专用屏蔽线，远离动力电缆。温度测点异常优先检查 SM3432 端子接线、现场 RTD 元件。备件存放防尘防潮，保护高精度差分电阻采样电路。
