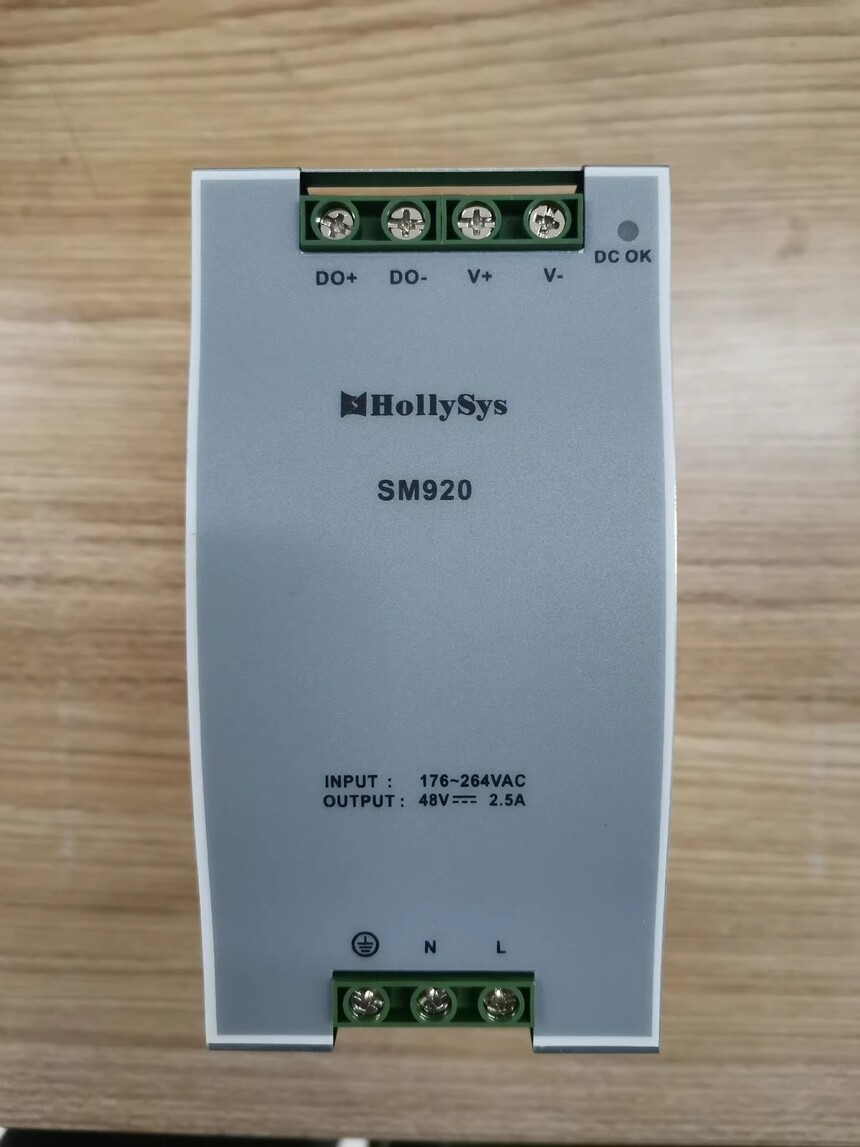

SM920（和利时 HOLLiAS MACS SM 系列 48V 干接点查询电源模块）

硬件基础：机笼插装式电源模块，面板 PWR、DC OK、ALM 故障指示灯；AC220V 输入，输出稳定 DC48V，额定 2.5A。背板 DC24V 总线载体，支持热插拔，支持 1+1 冗余并联，安装于 SM130/SM131 机笼；输入输出隔离，内置短路、过载、过压保护，自带故障无源干接点报警输出。
核心功能：专门为48V 型 DI 干接点卡提供干接点查询电源，向现场无源开关接点供给 48V 查询电压。实时监测每一路查询回路状态，一旦现场短路、过载立刻保护，同时把电源故障报警上传 DCS。仅查询供电模块，无 AI/AO/DI/DO 采集运算通道，不处理 4~20mA、RTD、TC 模拟信号。
配套硬件：SM130/SM131 机笼、SM202/SM203 主控、SM 系列 48V DI 干接点卡、SM900/SM911 机笼 24V 系统电源。区分要点：SM92048V DI 查询电源；SM900/SM911 是24V 整机系统工作电源，二者用途、输出电压完全不同，不可互换。
应用场景：火电、化工 MACS SM DCS，锅炉 SCS、FSSS、辅机保护，用于需要 48V 查询电源的无源压力开关、阀位反馈、断路器 DI 采集回路。区分要点：48V 干接点查询电源，区别于 24V 查询电源方案。
运维要点：输出侧只允许接无源干接点，严禁直接接入外部 48V 电源；冗余并联必须同型号 SM920 成对使用。回路短路优先排查现场电缆、接点。备件存放防尘防潮，保护电源功率限流回路。
