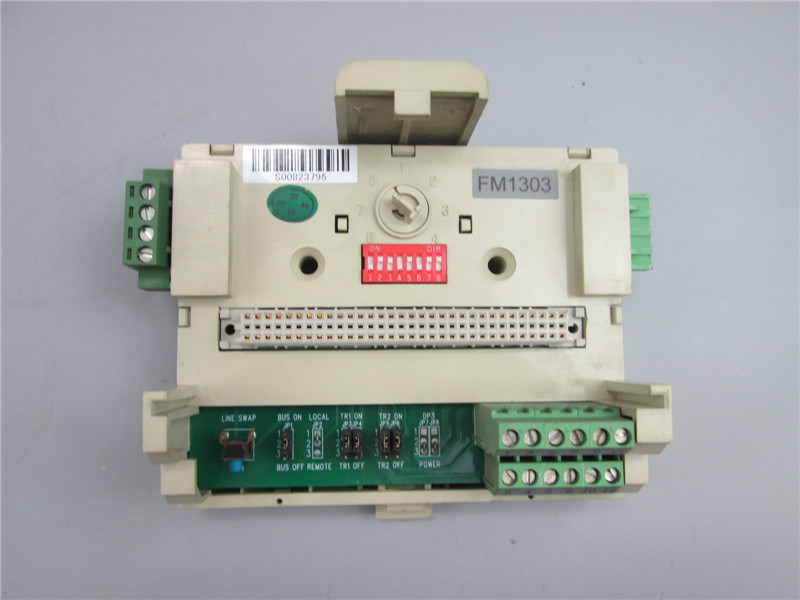

FM1303（和利时 HOLLiAS MACS V PROFIBUS-DP 中继器专用端子底座）

  • 硬件基础：单槽 DCS 端子基座，背板 64 针欧式连接器，配套 FM1201 DP 总线中继模块使用，两路 DP 总线接线端子，内置终端电阻拨码开关，支持热插拔，安装于 FM301 机笼。端子回路具备过流保护。O1CN01I2J4mF21lxXQ6kBaC_!!2771457026.jpg

  • 核心功能：作为 FM1201 中继器与现场 DP 电缆之间的转接底座。

    1. 转接两段 PROFIBUS-DP 屏蔽通讯电缆；

    2. 通过拨码选择是否接入 DP 终端电阻；

    3. 隔离现场侧与 DCS 背板总线，抑制地环路干扰。底座本身无通讯运算能力，仅为接线载体，依靠 FM1201 完成 DP 信号放大中继。

  • 配套硬件：FM301 机笼、FM1201 DP 中继模块、FM802 主控、FM910 电源。区分要点：FM1303DP 中继专用端子底座；FM131A 为通用 I/O 端子底座，二者硬件不能互换。

  • 应用场景：火电、化工 MACS V DCS，DP 总线远距离传输，搭配 FM1201 延长 DP 总线、隔离地电位。区分要点：只给 FM1201 中继模块专用，不用于 AI/AO/DI/DO 卡。

  • 运维要点：DP 总线末端才打开终端电阻拨码；DP 电缆使用 DP 专用屏蔽双绞线，远离动力电缆。通讯故障优先检查底座拨码、总线接线。备件存放防尘防潮，保护差分通讯线路。
