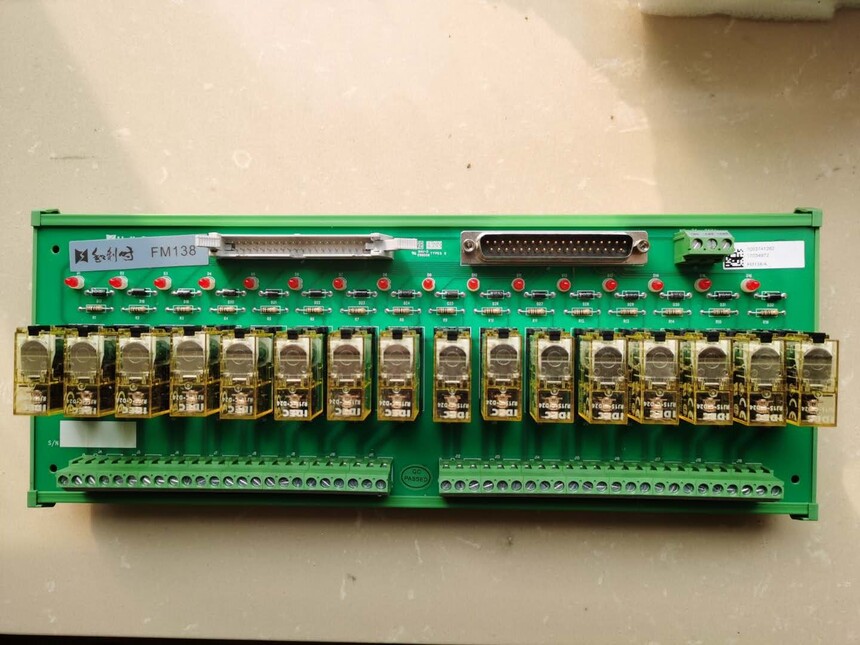

硬件基础：DIN 导轨安装继电器端子板，面板 16 路通道状态指示灯；内置16 路独立电磁继电器，无源常开触点，触点规格 AC220V / 4A；每通道单独配置可更换保险管，单回路短路不会整块板损坏。配备双 37 针 D-Sub 接口，专门用于冗余 DO 卡双路输出接入，一路主输出、一路备用输出。板卡 24V 线圈供电，现场负载侧外接 AC220V。

核心功能：配合 FM171B 固态 DO 卡使用，将 DCS 固态开关信号转为继电器触点输出，驱动现场电磁阀、指示灯、报警继电器。C 版本支持双路冗余信号输入，主备两路 DO 信号同时送到端子板，实现冗余输出。继电器触点带状态回读回路，可把触点通断状态反馈回 DCS 卡件，及时发现触点粘连、断线故障。本身无 DCS 总线通讯芯片，不具备 I/O 采集运算能力，仅做继电器功率转接底座。

配套硬件：FM171B 晶体管 DO 模块、FM301 机笼、FM802 主控、FM910 冗余电源。区分要点：FM138-ACR-C可冗余继电器端子底座；FM138-ACR 为普通单口非冗余版本；FM138-SSR 是固态无触点端子板，三者不可互换。

应用场景：火电、化工 MACS V DCS，锅炉 SCS、FSSS、机组保护，频繁动作电磁阀、声光报警回路，适合需要大容量交流触点、并且要求冗余驱动的开关回路。区分要点：电磁继电器，相比固态端子，耐压高，适合交流负载。

运维要点：感性负载（电磁阀）两端必须并联浪涌吸收元件；定期巡检继电器触点有无烧蚀。回路故障优先检查保险、现场负载、D-Sub 插头紧固状态。备件存放防尘防潮，保护继电器触点回路。
