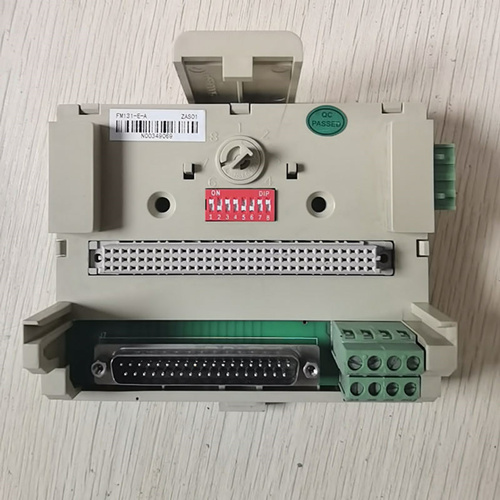

FM131-E-A（和利时 HOLLiAS MACS V D 型电缆型 I/O 端子底座）

硬件基础：单槽底座，37 针 D-Sub 接口，通过预制专用扁平电缆转接现场信号，背板 64 针欧式连接器，支持热插拔，安装于 FM301 机笼；带 8 位 DP 从站地址拨码开关、防混销，防止错插不同类型 I/O 卡。背板 DC24V 供电，通道自带分组保险，防止现场短路损坏 I/O 卡件。
核心功能：作为 I/O 卡件与现场机柜之间的转接底座。最大特点是D 型航空插头预制电缆出线，替代 FM131A 的端子排接线。把 FM 系列 I/O 模块信号转接至柜外预制电缆；传递 DP 总线通讯，给变送器提供回路供电；底座可监测供电回路短路、过载故障并上传 DCS 报警。本身无采集、无输出运算功能，仅为接线转接载体。
配套硬件：FM301 机笼、FM802 主控、FM910 电源；适配 FM148C/FM147E/FM161D/FM171B 等 FM 系列 I/O 模块。区分要点：FM131-E-AD 型插头预制电缆底座；FM131A 是螺丝端子排底座，二者出线方式不同，不能直接互换。
应用场景：火电、化工 MACS V DCS，机柜需要预制电缆、快速拆装、减少现场柜内接线工作量的控制站。区分要点：适合工厂预制电缆成套项目，现场施工更快。
运维要点：D 型插头锁紧到位，避免震动导致接触不良；DP 总线地址拨码与工程组态一致；电缆弯折避免损伤内部芯线。信号异常优先检查 D 型插头、电缆、底座保险。备件存放防尘防潮，保护底座总线线路。
