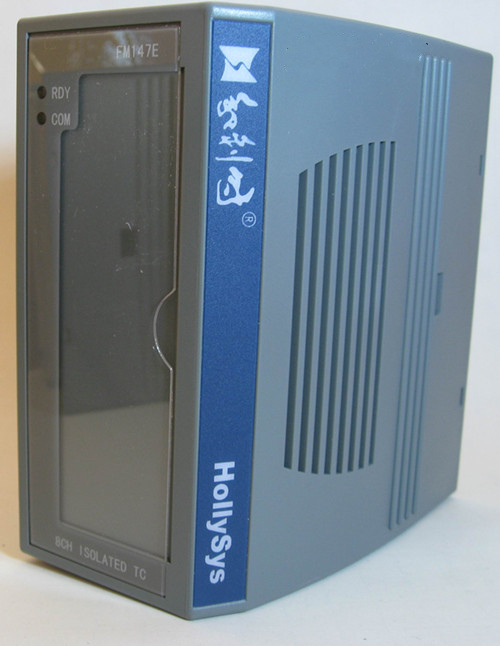

FM147E（和利时 HOLLiAS MACS V 8 通道隔离热电偶 TC 模拟量输入 AI 模块）

硬件基础：机笼插装 TC 测温卡，面板 PWR、COM、ERR 指示灯；8 通道差分热电偶隔离输入，通道间电气隔离。背板 DC24V 供电，支持热插拔，不支持 1+1 双卡冗余，配套 FM131A 端子底座。支持 K、E、J、T、S、B、R、N 型热电偶，也可采集通用 mV 毫伏信号，冷端补偿在端子板实现，测温精度 0.2% FS。
核心功能：采集加热炉、锅炉热电偶毫伏信号，完成冷端补偿、工程量换算后上传 FM802 主控。实时检测断线、短路故障，报警上传 DCS；每通道可独立设置数字滤波，抑制现场地环干扰。仅热电偶 /mV 信号采集，不支持 4~20mA、RTD 热电阻、DI 开关量、AO 输出。
配套硬件：FM301 机笼、FM131A 端子底座、FM802 主控、FM910 电源。区分要点：FM147E热电偶 TC 卡；FM143ERTD 热电阻卡，二者测温原理、输入类型不同，不能互换。
应用场景：火电、化工 MACS V DCS，锅炉炉膛、烟道、加热炉、汽轮机多点高温热电偶测温。区分要点：专门处理热电偶毫伏小信号，是锅炉高温测点常用卡件。
运维要点：热电偶补偿导线极性不能接反；测温回路使用热电偶专用补偿屏蔽线，远离动力电缆。冷端补偿 RTD 安装在端子板。测点温度异常优先检查补偿导线、端子冷端补偿。备件存放防尘防潮，保护差分小信号采样电路。
