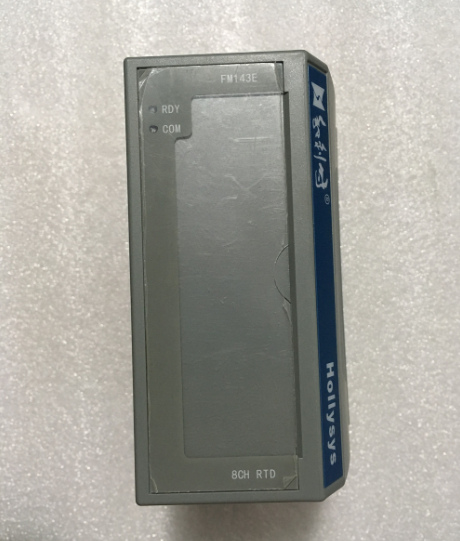

FM143E（和利时 HOLLiAS MACS V 8 通道热电阻 RTD 模拟量输入 AI 模块）

硬件基础：机笼插装 RTD 测温卡，面板 PWR、COM、ERR 指示灯；8 通道隔离型热电阻差分采集，通道对背板 500VAC 隔离。背板 DC24V 供电，支持热插拔，不支持 1+1 双卡冗余，配套 FM131A 端子底座。支持 Pt100、Pt10、Cu50、Cu100 热电阻，支持三线制、四线制接线，测量精度 ±0.1% FS。
核心功能：采集现场热电阻信号，将电阻值换算成温度工程值上传 FM802 主控。实时诊断断线、短路故障，报警上传 DCS 上位机；每通道可独立配置数字滤波。仅 RTD 温度采集，不支持 4~20mA 电流、热电偶 TC、DI 开关量、AO 输出。
配套硬件：FM301 机笼、FM131A 端子底座、FM802 主控、FM910 电源。区分要点：FM143ERTD 热电阻测温卡；FM147E 为热电偶 TC 测温卡，二者输入类型不同，不能互换。
应用场景：火电、化工 MACS V DCS，锅炉、辅机电机轴承温度、设备壳体温度、管道温度测点采集。区分要点：专门用于铂电阻、铜电阻测温，是电厂大量温度测点常用卡件。
运维要点：优先选用三线制接线减少引线电阻误差；测温电缆使用热电阻专用屏蔽线。测点温度异常优先检查端子板、现场 RTD 元件、线路断线。备件存放防尘防潮，保护高精度电阻采集电路。
