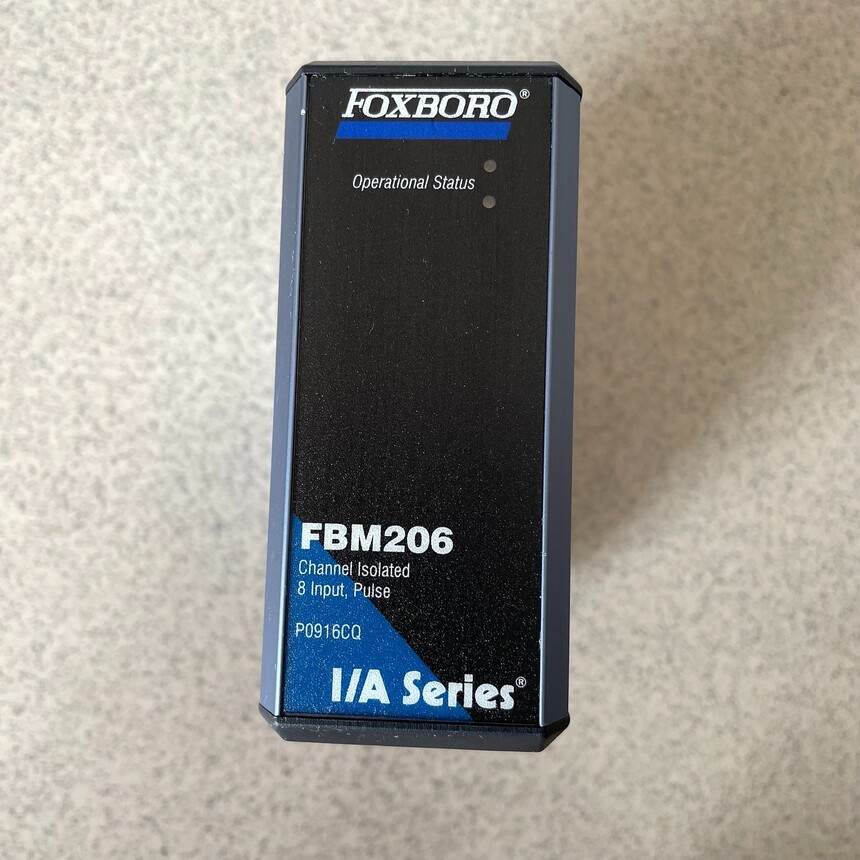

硬件基础：机笼插装式脉冲采集 I/O 电子卡，面板配有 PWR、RUN、FAULT 独立状态指示灯；8 通道脉冲输入，每通道光电隔离，通道之间、通道对背板完全隔离，隔离耐压 1500VAC。背板 DC24V 供电，支持机笼内热插拔，支持 1+1 双卡冗余配置，满足 G3 工业防腐环境，配套 RH916XM 外部 TA 端子组件。脉冲兼容 7~27VDC 电平、NPN/PNP 探头、无源接点脉冲，最高采集频率 25kHz。

核心功能：板载硬件 32 位脉冲计数器，实现脉冲计数、频率、瞬时转速、流量累积计算；可采集涡轮流量计、涡街脉冲、编码器、电能脉冲探头信号，将累积流量、转速值上传 FCP 控制器。可单独组态输入防抖滤波，检测脉冲丢失、断线、信号异常故障并上送 DCS 报警。仅脉冲 / 频率采集，不支持 4~20mA、TC/RTD、普通 DI 开关量、HART 信号。版本区分：FBM206 纯脉冲输入；FBM206b 为 4 路脉冲 + 4 路 AO 混合型。

配套硬件：直接安装于 I/A Compact200 机笼，预制电缆对接 RH916XM 外置端子组件；整套搭配 FCP 主控、系统电源。区分要点：FBM206 为8 通道脉冲采集卡；FBM207b 为 DC24V 接点 DI 卡，普通 DI 卡无法处理 kHz 高频脉冲，二者硬件不可互换。

应用场景：火电、化工 I/A DCS 项目，汽机转速监测、脉冲式流量计、电能脉冲累积、编码器位置采集。区分要点：专门处理高频脉冲信号，实现流量累积与机组转速监测。

运维要点：核对脉冲探头类型，NPN/PNP 组态匹配。脉冲信号线采用屏蔽双绞线，屏蔽层单端接地，远离动力电缆，降低干扰。冗余测点定期校验主备卡件脉冲同步；故障优先检查脉冲探头、端子接线。备件存放防尘防潮，保护板上高速计数电路。
