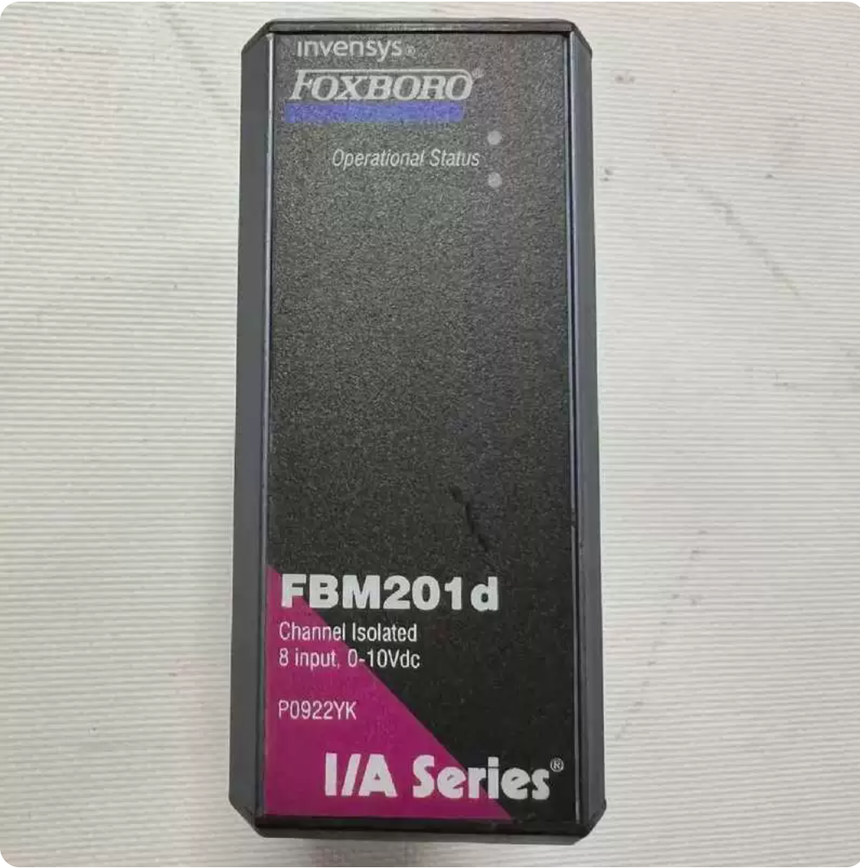

FBM201d（Foxboro I/A 系列 Compact200 8 通道 0~10VDC 电压型 AI 电子卡）

硬件基础：机笼插装 AI 电子卡，面板带 PWR、RUN、FAULT 及通道指示灯；8 通道 0~10V 直流电压采集，高输入阻抗 10MΩ，各通道独立电气隔离。背板 DC24V 供电，支持机笼内热插拔，不支持 1+1 双卡冗余，满足 G3 工业防腐环境，配套 TA 外部端子组件。
核心功能：采集现场 0~10V 电压型变送器、位移传感器、电气电压信号；Sigma-Delta 高精度 A/D 转换，完成量程换算上传 FCP 控制器。可单独配置数字滤波抑制现场干扰；具备回路断线、信号超范围故障诊断，故障信息上送 DCS 上位机。仅直流电压模拟量采集，不支持 4~20mA、TC、RTD、DI 开关量、HART 信号。
配套硬件：安装于 I/A Compact200 机笼，预制电缆对接 TA 外部电压端子板；整套搭配 FCP 主控、系统电源。区分要点：FBM201d 为0~10V 电压采集卡；FBM201 是 4~20mA 电流卡，FBM201b 为毫伏 TC 卡，三者硬件回路不同，不能直接互换。
应用场景：火电、化工 I/A DCS 项目，现场 0~10V 电压输出型变送器、电气仪表、位移传感器采集。区分要点：专门处理电压信号，和电流型 AI 卡输入回路原理不同。
运维要点：严格核对现场传感器输出电压，严禁超过 10V 量程。电压信号线采用屏蔽双绞线，屏蔽层单端接地，远离动力电缆。测点异常优先检查端子接线、现场电压信号。备件存放防尘防潮，保护板上高精度电压采样电路。
